Van 3D‑dijkontwerp naar foutloze uitvoering
Veertig kilometer dijk, drie aannemers, één gezamenlijke opgave: de zuidoever van de Lekdijk versterken voor de komende generaties. Voor SAFE Dijkalliantie draait het project om precisie, van het eerste 3D-ontwerp tot het bestand dat de bouwmachine op de dijk leest.
Context

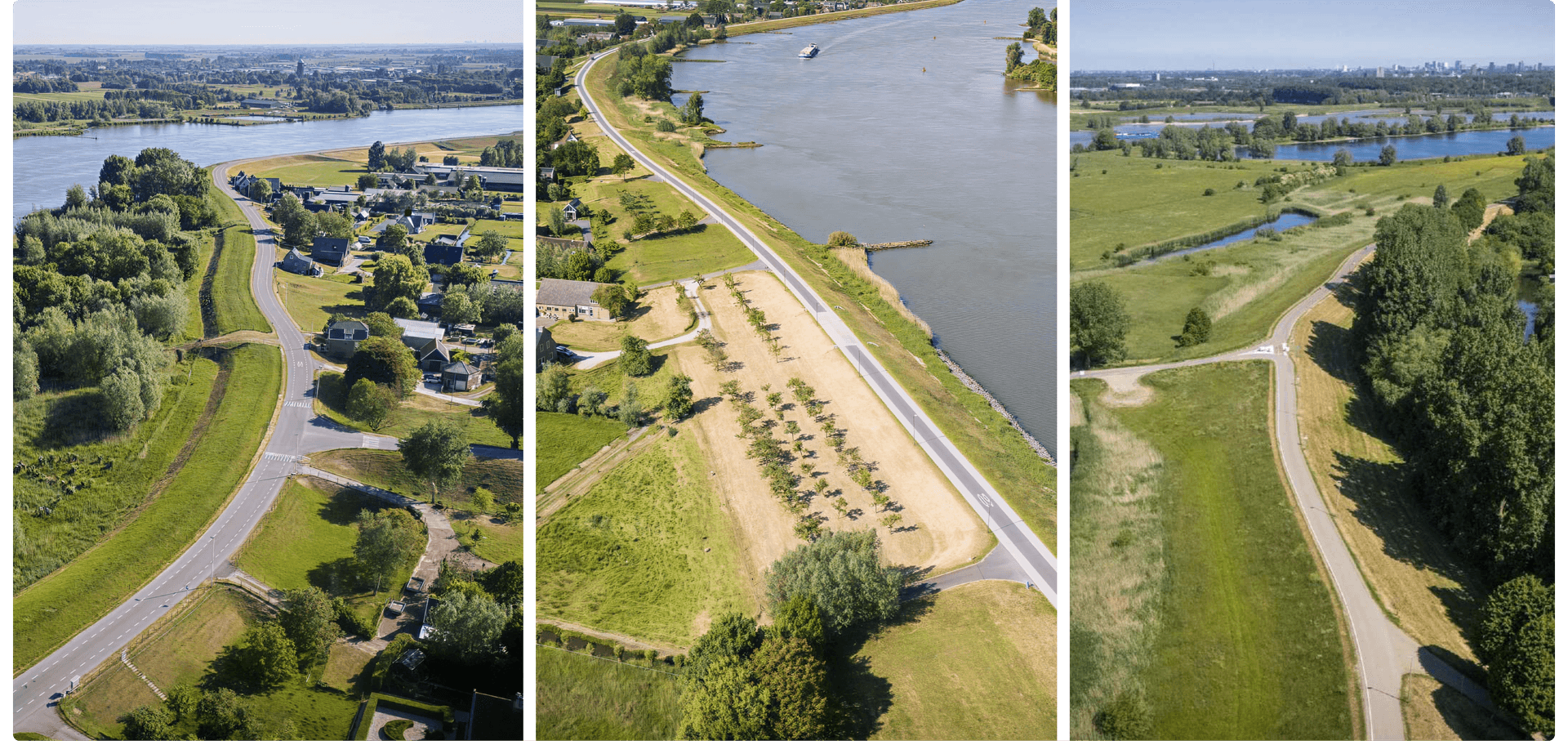

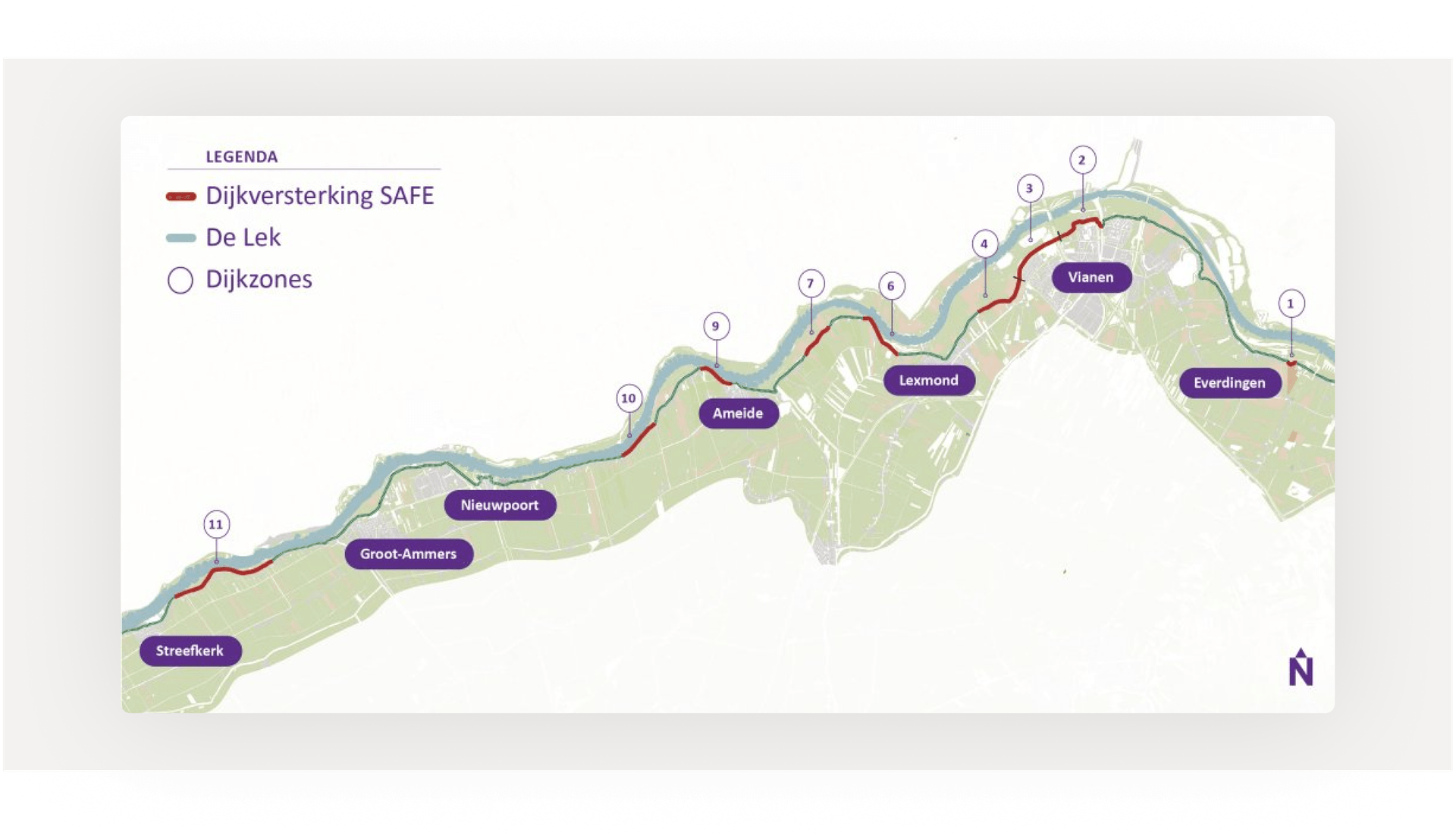

In opdracht van Waterschap Rivierenland werkt bouwcombinatie SAFE Dijkalliantie, een samenwerking tussen GMB, Ploegam en Dura Vermeer, aan de dijkversterking van de Lekdijk zuidoever. Het traject Streefkerk-Ameide-Fort Everdingen beslaat 40 kilometer, waarvan 12 kilometer wordt versterkt. Het project is onderdeel van het landelijke Hoogwaterbeschermingsprogramma en draagt bij aan de bescherming van de Alblasserwaard en Vijfheerenlanden.
Het project combineert hoge technische precisie met operationele complexiteit: drie aannemers, meerdere disciplines, doorlopende iteraties tussen ontwerp en uitvoering en harde eisen vanuit het waterschap aan laagdiktes, hellingen en modelnauwkeurigheid.
Operationele uitdaging
Elk dijkvak wordt uitgewerkt in een gedetailleerd 3D-model. Binnen dit proces vragen wijzigingen en controles veel handmatig werk, waardoor fouten of afwijkingen pas laat zichtbaar kunnen worden.
Daarnaast moet elk model voldoen aan specifieke eisen van Waterschap Rivierenland. Tijdens workshops zijn zes terugkerende foutpatronen geïdentificeerd die handmatig lastig consistent te controleren zijn, onderandere afwijkende laagdiktes, te steile hellingen, onnatuurlijke knikken in lijnen, gaten in vlakken, verkeerd gelabelde onderdelen en dubbele lijnen.
Ook aan de uitvoeringskant is het verwerken en controleren van meetdata grotendeels handmatig. Naarmate projecten groter en data-intensiever worden, is deze manier van werken steeds moeilijker schaalbaar en neemt de behoefte aan een consistente en geautomatiseerde manier van valideren toe.
Waar waarde verloren ging
De kritische breuk zat tussen ontwerp en uitvoering. Modellen werden laat in het proces gevalideerd, waardoor fouten die eerder onderschept hadden kunnen worden verder richting de uitvoering kwamen.
De gevolgen daarvan zijn direct operationeel: extra controles, herstelwerk en nieuwe iteraties kosten tijd en kunnen leiden tot vertraging of kostbare stilstand op de bouwplaats.
Studio Vi-aanpak
Modules
Automatische Modelvalidatie

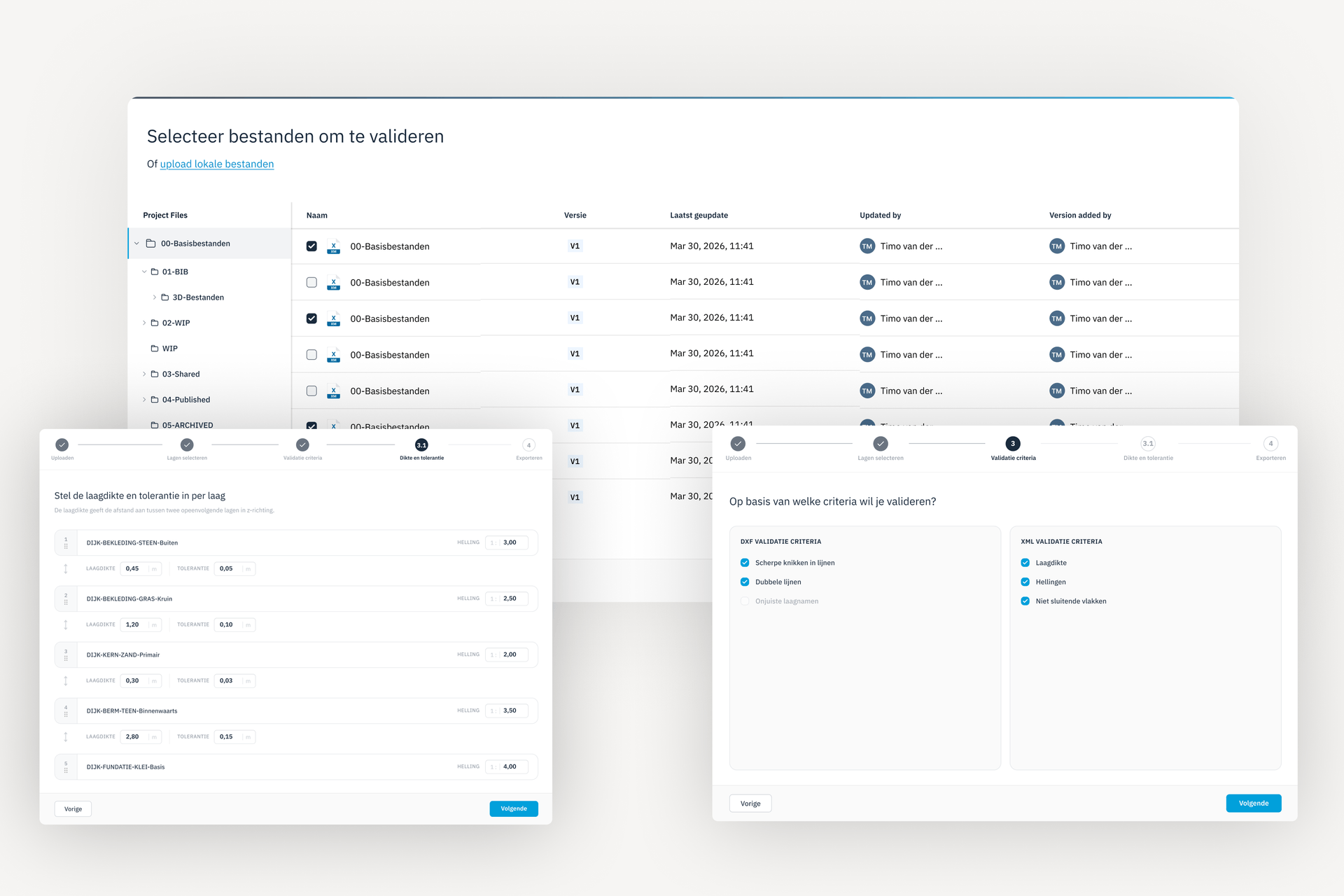

Een fout in een 3D-model kan tijdens de uitvoering voor vertraging, extra werk of kostbare herstelwerkzaamheden zorgen. Met automatische modelvalidatie worden modellen vooraf gecontroleerd op veelvoorkomende fouten en afwijkingen. De module brengt deze direct in beeld, zodat ze vroegtijdig kunnen worden gecontroleerd en opgelost. De modelvalidatie controleert op zes belangrijke criteria:
- Scherpe knikken in lijnen
Onverwachte knikken of hoogteverschillen in lijnen worden automatisch herkend en gemarkeerd. - Dubbele lijnen
Lijnen die per ongeluk dubbel in het model staan, zijn met het blote oog lastig te herkennen. De module spoort deze automatisch op. - Onjuiste lagen
Er wordt gecontroleerd of onderdelen van het model op de juiste laag zijn geplaatst en volgens de afgesproken structuur zijn opgebouwd. - Laagdikte
De module controleert of de afstand tussen verschillende lagen overal voldoet aan de vooraf ingestelde minimale dikte. - Hellingen
Te steile of afwijkende hellingen worden automatisch gesignaleerd op basis van de eisen die voor het model zijn ingesteld. - Niet-sluitende vlakken
Gaten en niet goed aansluitende vlakken in het model worden opgespoord voordat ze tijdens de uitvoering voor onduidelijkheden zorgen.
Zo worden controles die normaal veel handmatig werk vragen geautomatiseerd en worden mogelijke fouten al vóór de uitvoering zichtbaar. De module verandert het ontwerp niet zelf, maar laat gericht zien waar aandacht nodig is.
Meetvalidatie
Meetdata uit het veld moet betrouwbaar en bruikbaar zijn voordat ermee verder kan worden gewerkt. De meetvalidatiemodule automatiseert dit proces: metadata wordt verwerkt, dubbele gegevens worden herkend en ruwe meetdata wordt opgeschoond.
Hiermee wordt een handmatig en tijdrovend proces geautomatiseerd en ontstaat sneller een consistente dataset die klaar is voor verdere verwerking.
Ontwerp met AS-built vergelijking
Deze module vergelijkt de daadwerkelijk gebouwde situatie met het oorspronkelijke ontwerpmodel. Vanuit de opdrachtgever geldt de harde eis dat de uitvoering binnen de afgesproken toleranties van het ontwerp blijft. Door deze toleranties mee te nemen in de vergelijking, wordt direct zichtbaar waar de werkelijke situatie te veel afwijkt.
Zo kunnen afwijkingen snel worden gesignaleerd en gericht worden gecontroleerd.
Verbonden operatie

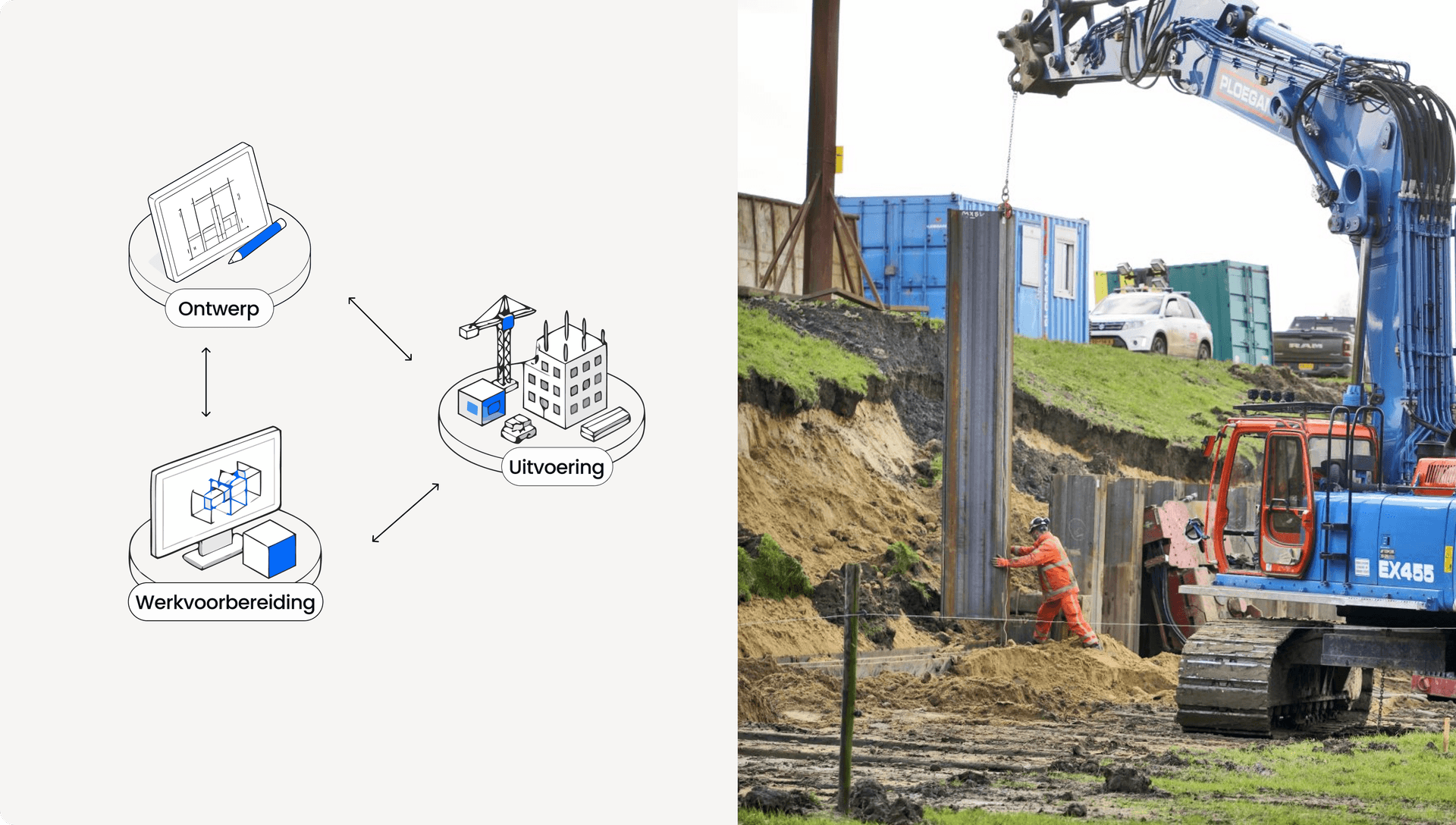

Ontwerpers en maatvoerders werken vanuit één gedeelde omgeving in plaats van losse bestanden en parallelle handmatige controles. Validatie vindt eerder in het proces plaats, waardoor fouten zichtbaar worden voordat ze impact hebben op de uitvoering.
Door dezelfde validatieregels consequent toe te passen ontstaat bovendien een betrouwbaarder en beter reproduceerbaar controleproces.
Operationele impact
Het SAFE-platform vormt een digitale brug tussen ontwerp en uitvoering. Ontwerpers krijgen sneller inzicht in mogelijke fouten, maatvoerders kunnen efficiënter werken en modellen worden eerder gecontroleerd op de criteria die er operationeel toe doen.
De potentie is aanzienlijk: op basis van de uitgewerkte businesscase wordt een reductie van 60 tot 80% van het handmatige controlewerk verwacht. Daarmee kan het platform niet alleen tijd besparen, maar ook het risico verkleinen dat fouten pas tijdens de uitvoering worden ontdekt.
De modulaire opzet vormt daarnaast een schaalbare basis voor nieuwe validaties en verdere toepassing binnen civiele infrastructuur.
